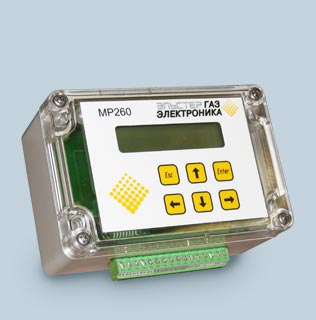

Модуль функционального расширения МР260
Назначение:
Модуль функционального расширения МР260 предназначен для использования совместно с корректором объема газа ЕК260 и выполняет коммутацию (подключение) двух устройств с интерфейсом RS232 к интерфейсу постоянного подключения (проводной интерфейс) ЕК260. Единовременно активным может быть только одно из подключенных (внешних, по отношению к ЕК260) устройств. Сеанс связи инициируется внешним устройством.
Выполняемые функции:
Коммуникационные возможности определяются внешними коммуникационными устройствами, подключаемыми к МР260. В качестве внешних коммутационных устройств могут выступать:
персональный компьютер;
- модем (аналоговый, GSM, ISDN);
- промышленный контроллер;
- принтер
Одновременно допускается использовать разные типы внешних коммуникационных устройств, например: модем и ПК; ПК и принтер; модем и принтер; и т.п.
При подключении принтера МР260 выполняет формирование отчета по содержимому интервального архива ЕК260 за выбранный интервал времени и вывод его на печать. Табличная часть отчета содержит:
- Дату и время записи архива
- Показание счетчика общего стандартного объема (VcO,м3)
- Показание невозмущенного счетчика стандартного объема (VcН,м3)
- Показание счетчика общего рабочего объема (VрO,м3)
- Показание невозмущенного счетчика рабочего объема (VрН,м3)
- Среднее давление за интервал архивирования (Р, бар)
- Средняя температура за интервал архивирования (Т, оС)
- Средний коэффициент сжимаемости газа за интервал архивирования (К)
- Средний коэффициент коррекции за интервал архивирования (К. Кор)
При использовании МР260 совместно с ЕК260 обязательным условием является наличие внешнего питания ЕК260. Для совместного использования с МР260 рекомендуется применять блок питания типа АСК-9/2 (производство ООО «ЭЛЬСТЕР Газэлектроника») и принтер Epson LX-300+.
Технические характеристики:
- Внешние коммуникационные устройства МР260 и ЕК260 настраиваются на фиксированную скорость обмена передачи данных (бит/с): 300, 600, 1200, 2400, 4800, 9600, 19200
- МР260 сохраняет в энергонезависимой памяти и восстанавливает значения параметров, влияющих на связь с ЕК260, в случае отключения питания
- МР260 является «прозрачным» с точки зрения протокола обмена, т.е. не требует внесения изменений в алгоритм работы коммуникационных программ внешних устройств
- Подключение двух внешних устройств и источника питания к ЕК260 осуществляет 16-ти контактный коммутационный разъем (Х4) расположен на нижней стороне МР260
- Габаритные размеры ( Ш х В х Г) (мм): 120 х 80 х 55
- Масса: 0,3 кг
- Температура окружающей среды: 0 - 50 °С
- Класс защиты от внешних воздействий: не хуже IP 31
- Напряжение питания: 9 .. 24 В постоянного тока
