EuroTRACE – система автоматического сбора показаний с бытовых счетчиков газа по радиоканалу

EuroTRACE – это система автоматического сбора показаний, по радиоканалу, от счетчика на центральный компьютер, находящегося в центре сбора информации.

Система автоматического считывания данных EuroTRACE решает следующие задачи:

автоматизацию сбора и передачи информации с приборов учета;

сокращение затрат персонала на обслуживание приборов учета;

получения оперативной и достоверной информации о потребленных объемах газа, а следовательно, достижение баланса газа;

достижение прозрачности доступа к счетчику газа;

информирование о несанкционированном воздействии на счетчик газа;

экспортирование данных во внешние системы

Выполняемые функции:

Система EuroTRACE используется для передачи данных по радиоканалу с различных измерительных приборов, имеющих импульсный интерфейс.

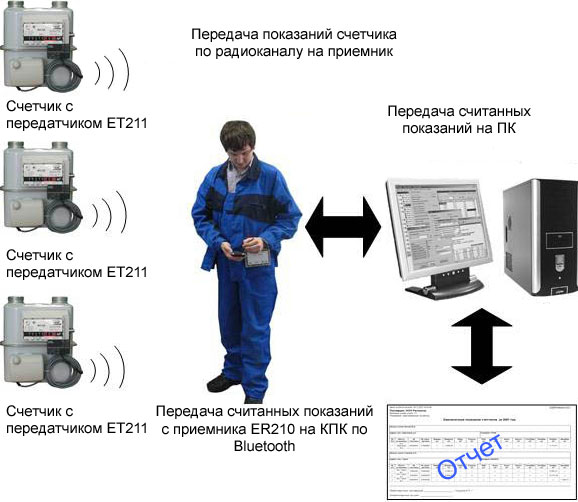

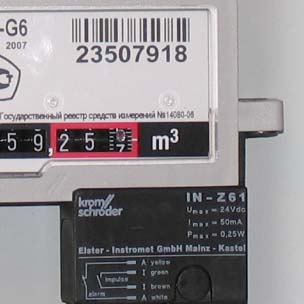

Измерительный прибор с импульсным выходом (бытовой счетчик серии BK) подсоединяется к радиопередатчику. Передатчики, связанные с измерительными приборами, передают данные по радиоканалу на переносной приемник. Приемник получает радиотелеграммы от передатчиков и передает данные на КПК посредством канала связи Bluetooth. Приемник и КПК находятся у оператора, который совершает обход. Оператор на КПК может видеть количество опрошенных приборов, показание счетчика и сообщения о несанкционированном воздействии на счетчик. После совершения обхода и считывания данных с узлов учета оператор переносит данные с КПК в ПК. С помощью программы «СОДЭК» данные можно просмотреть в графическом и табличном виде, а также сформировать отчет.

Основные возможности

Передача данных осуществляется по радиоканалу (беспроводное считывание)

Система может независимо дооснащаться

Возможность установки на любые счетчики, имеющие импульсный выход

Передатчики могут находиться далеко друг от друга (использование «обходного считывания»)

С помощью ПО «СОДЭК» составляется отчет о потреблении газа и реализуется экспорт данных во внешнее ПО.

Автономная работа передатчика до 10 лет.

Технические характеристики:

Передатчик:

Передатчик для счетчиков с безпотенциальным импульсным выходом (релейный контакт).

Микроконтроллер для обработки данных и определения момента передачи.

Передающая электроника со встроенной передающей антенной.

Мощность передатчика < 10 мВт.

Инфракрасный интерфейс IrDA для параметризации передатчика.

Электроснабжение от литиевой батареи. Срок службы более 10 лет.

Встроенные часы реального времени.

Распознавание несанкционированного вмешательства для импульсного входа.

Максимальная входная частота ≤ 8 Гц.

Ненаправленная радиосвязь от передатчика к приемнику.

Приемник:

Способность приема до 250 радиотелеграмм в секунду.

Подключение ко всем компьютерам, оснащенным беспроводным интерфейсом Bluetooth.

Питание от 4 встроенных аккумуляторных батарей (NiMH) Mignon, встроенный модуль для быстрой зарядки (4 часа) с автоматическим переходом на компенсационную зарядку. Необходимый источник питания - 8 .. 13 V DC 500 mA.

Примерно 15 часов непрерывной работы с полностью заряженными батареями.

Разъем SMA для подключения антенны (“обход”) или подключение антенны через кабель (“объезд”).

автоматически выключается через 4 минуты после последнего сеанса связи по интерфейсу Bluetooth.

5 статусов индикации:

Подключен источник питания (PW; красный)

Включена быстрая зарядка (CH; желтый)

Прибор включен (ON; зеленый)

Телеграмма получена без ошибки (OK; зеленый)

Телеграмма получена с ошибкой (ER; красный)

Дальность приема сигнала

Дальность действия радиосвязи зависит от многих факторов. В таблице, приведенной ниже, указаны максимальные радиусы действия для различных вариантов установки. В каждом случае сильное влияние на дальность действия радиосвязи могут оказывать электромагнитные помехи и неблагоприятные условия работы.

   Позиция передатчика    Расстояние до приемника
   Шахта    25-60 м
   Подвал дома    40-70 м
   Рабочая шахта дома    50-80 м
   Первый этаж    80-150 м
   Открытое пространство    400-500 м

ВАЖНО

В декабре 2007 в Подмосковье, Одинцовский район в кооперативе индивидуальных застройщиков «Зеленая роща» была успешно введена в эксплуатацию система EuroTRACE – система автоматического сбора показаний с бытовых счетчиков газа.

В КИЗ «Зеленая роща» система насчитывает более 500 узлов учета газа. В течение 2008 года планируется увеличить количество узлов учета до 2000 шт.

В КИЗ «Зеленая роща» применяется, так называемый «мобильный» («Walk by») способ считывания данных, т.е. оператор, объезжает на автомобиле территорию поселка с переносным приемником и считывает данные с передатчиков по радиоканалу не заходя во внутрь помещения, где установлен счетчик газа совместно с передатчиком. Таким образом, оператор имеет точные данные о потреблении газа, затратив при этом минимум времени. При этом оператор сразу может посмотреть количество опрошенных передатчиков, прошедший объем газа и сообщения о несанкционированном воздействии, если таковые имели место.

К марту 2008 года специалисты КИЗ «Зеленая роща» планируют совместить систему EuroTRACE c бухгалтерской программой 1С. Бухгалтерия.
