Комплект прямых участков (КПУ)
Назначение:
Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ПР 50.2.019-2006 «Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков».
КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ПР 50.2.019-2006 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.
Состав изделия:
В комплект поставки входят:
- участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа).
- акт измерений внутреннего диаметра трубопровода согласно приложения А к ПР 50.2.019-2006, заверенный представителем ФГУ «ЦСМ»
- этикетка (паспорт)
- сертификаты соответствия на материалы и комплектующие (по заказу).
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушаюший контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.
Технические характеристики:
Протекающая среда – неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;
Диапазон температур окружающей и протекающей среды от минус 40 оС до плюс 70 оС.
Относительная влажность воздуха до 95%.
Рабочее давление не более: 1,6 МПа (16 кгс/см²).
Диаметр условного прохода (Ду): от 50 до 150.
Длина прямого участка L, не менее: 2 Ду.
Виды исполнения и примеры обозначения:
Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||
КПУ | – | ХХХ | / | Х | - | Х | Х | . | Х | Х |
1 - наименование изделия
2 - диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150
3 - обозначение счетчика газа:
Р - ротационный счетчик газа RVG;
T1- турбинный счетчик газа СГ;
Т2- турбинный счетчик газа TRZ;
Графы 4-5 : обозначение прямого участка до счетчика
4 - обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).
5 - обозначение типа участка до счетчика:
Исполнение 1 (присоединение фланцевое с обеих сторон, два места отбора давления)
Графы 6-7 : обозначение прямого участка после счетчика
6 - обозначение длины прямого участка . указывается числом, кратным величине диаметра условного прохода (для штатных исполнений смотри таблицы 1, 2).
7 - обозначение типа участка после счетчика:
Исполнение 1 (присоединение фланцевое с обеих сторон, место отбора давления, с местом для измерения температуры)
Примечания к поз. 6, 7:
1) фланцы исп.1 Ру16 по ГОСТ 12815, места подсоединения отбора давления с наружной резьбой G1/2;
2) в случае, если прямой участок после счетчика не заказывается, в графах 6, 7 ставится знак «Х».Примеры обозначений при заказе прямых участков
Пример записи при заказе прямых участков для счетчика RVG G160 Ду80, с длинами прямых участков 2Ду до счетчика с фланцевыми соединениями с обеих сторон, два места отбора давления; прямой участок 3 Ду после счетчика, с фланцевыми соединениями с обеих сторон, с бобышкой М20х1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-80/Р-21.31.
Пример записи при заказе прямых участков для счетчика TRZ G250 Ду100, с длиной прямого участка 2Ду до счетчика с фланцевыми соединениями с обеих сторон, одно место отбора давления; после счетчика – отказ от заказа прямого участка: Комплект прямых участков КПУ-100/Т2-21.ХХ.
Пример записи при заказе прямых участков для счетчика СГ16МТ-800 Ду150, с длиной прямого участка 5Ду до счетчика с фланцевыми соединениями с одной стороны, одно место отбора давления; прямой участок 3Ду после счетчика с фланцевыми соединениями с обеих сторон, с бобышкой М20х1,5 внутр. под гильзу датчика температуры: Комплект прямых участков КПУ-150/Т1-51.31.

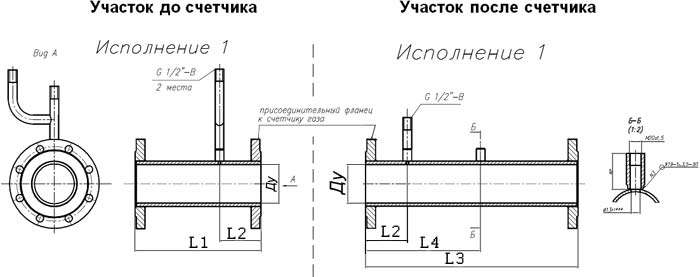

Габаритные и присоединительные размеры:
Таблица 1- Габаритные и присоединительные размеры прямых участков для счетчиков газа RVG и TRZ
№ п/п | Ду сч-ка | Условная длина до сч-ка | L1,мм | L2,мм | Условная длина после сч-ка | L3,мм | L4,мм |
1 | 50 | 3Ду | 200 | 100 | 5Ду | 300 | 200 |
2 | 80 | 2Ду | 200 | 100 | 3Ду | 300 | 200 |
3 | 100 | 2Ду | 250 | 100 | 3Ду | 350 | 220 |
4 | 150 | 2Ду | 350 | 150 | 3Ду | 500 | 350 |
Таблица 2 - Габаритные и присоединительные размеры прямых участков для счетчиков газа СГ
№ п/п | Ду сч-ка | Условная длина до сч-ка | L1,мм | L2,мм | Условная длина после сч-ка | L3,мм | L4,мм |
1 | 50 | 5Ду | 300 | 100 | 5Ду | 300 | 200 |
2 | 80 | 5Ду | 450 | 100 | 5Ду | 300 | 200 |
3 | 100 | 5Ду | 550 | 100 | 3Ду | 350 | 220 |
4 | 150 | 5Ду | 800 | 150 | 3Ду | 500 | 350 |
Примечание: Фланцы исполнения 1 Ру16 по ГОСТ 12815
