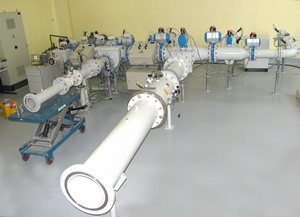

Установка поверки счетчиков газа УПСГ 6500. Производство " ELSTER GmbH ", Германия.

Установка применяется для проведения первичной поверки счетчиков газа при выпуске из производства или после ремонта, а также при проведении периодической поверки счетчиков, находящихся в эксплуатации.

Технические характеристики:

Наименование параметра	Значение параметра
Диапазон измеряемых расходов, м³/ч	0,01…6500
Пределы допускаемой относительной погрешности, %	±0,3
Диапазон температур измеряемой среды, ⁰С	15…25
Максимальное рабочее давление, кПа	101,7
Относительная влажность воздуха, %	30…80
Максимальное количество одновременно поверяемых счетчиков	1
Электропитание:Напряжение переменного тока, В	4х380
Потребляемая мощность, не более, кВт	21
Габариты, не более, мм	6500х7500х2000
Масса, не более, кг	3500

Описание:

Установка состоит из следующих составных частей:

измерительной части, состоящей из двух наборов эталонных сопел НС1 и НС2 ( по восемь сопел в каждом наборе), четырех эталонных турбинных счетчиков TRZ G1000;
четырех воздуходувок, обеспечивающих требуемые значения расхода;
испытательных участков для монтажа поверяемого счетчика;
первичных преобразователей давления, перепада давления, температуры, влажности;
запорной и регулирующей аппаратуры;
датчиков съема сигналов с поверяемого и эталонных счетчиков;
системы электропитания и управления установкой;
компьютера;
интерфейса, обеспечивающего связь компьютера с остальными элементами установки.

Программное обеспечение имеет защиту от несанкционированного доступа в виде паролей.

Принцип работы:

С помощью воздуходувки в испытательной магистрали создается разрежение воздуха. В результате этого воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемый счетчик и, в зависимости от требуемого расхода, либо через эталонные сопла, либо через эталонный турбинный счетчик.

Измеряя давление, температуру, влажность и время прохождения воздуха, компьютер рассчитывает значение эталонного объема, сравнивает его с показаниями поверяемого прибора и рассчитывает погрешность.

Результаты испытаний заносятся в память компьютера и выводятся на печать в виде протокола.

Комплектность:

Наборы эталонных сопел НС1 и НС2.

Эталонные турбинные счетчики TRZ G1000: ММ1, ММ2, ММ3, ММ4.

Преобразователи температуры, давления и перепада давления, влажности, датчики съема сигналов с эталонного и поверяемого счетчиков.

Четыре воздуходувки.

Запорная и регулирующая арматура.

Три участка для монтажа поверяемого прибора.

Система электропитания и управления.

Компьютер.
